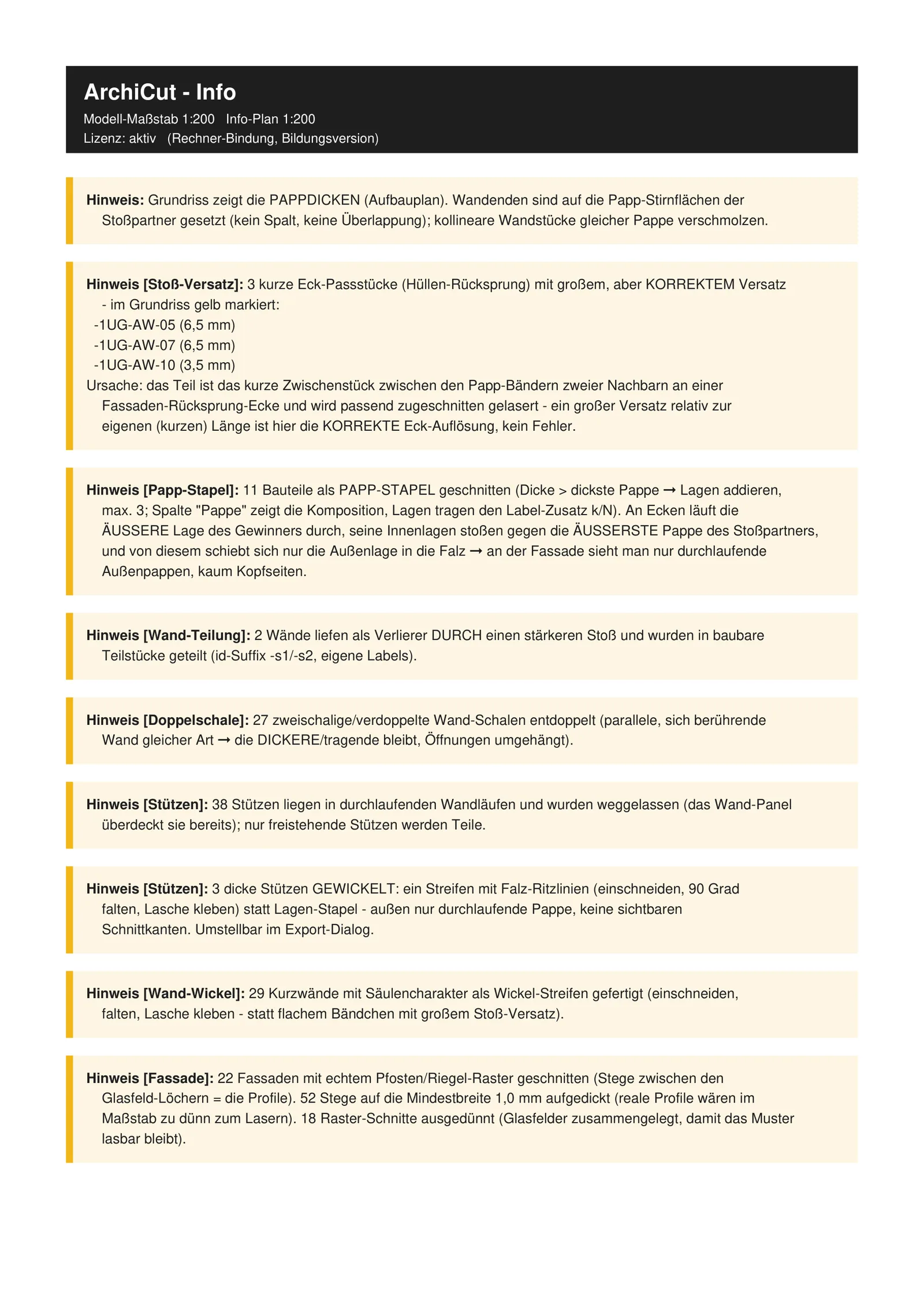

Das Info-PDF ist mehr als eine Bauanleitung — sein Bericht-Teil erklärt dir, welche Entscheidungen ArchiCut beim Export für dich getroffen hat, und wo du hinschauen solltest.
Die Ampel-Karten
Jeder Absatz im Bericht ist als farbige Karte gestaltet — nach einer einfachen Ampel-Logik sortiert (Rot vor Gelb vor Grün, jeweils oben zuerst):
- Grün: allgemeine Infos und die Übersicht — nichts zu tun.
- Gelb — „Hinweis […]:“: ArchiCut hat automatisch etwas für dich entschieden (z. B. Wände entdoppelt, Lagen gestapelt, eine Pappstärke wegoptimiert). Gut zu wissen, aber keine Handlung nötig.
- Rot — „ACHTUNG […]:“: etwas verdient deine Aufmerksamkeit vor dem Schneiden oder Kleben — z. B. ein auffälliger Stoß-Versatz oder eine sehr spitze, fragile Ecke.
Kategorie-Tags
Jede Karte beginnt fett mit einem Kategorie-Tag in eckigen Klammern, damit du auf einen Blick siehst, worum es geht:
| Tag | Bedeutung |
|---|---|
[Stoß-Versatz] | Wände stoßen mit einer sichtbaren Lücke/Überlappung aneinander |
[Papp-Stapel] | Bauteil aus mehreren Pappe-Lagen zusammengesetzt |
[Wand-Teilung] | Eine Wand lief als „Verlierer“ durch einen stärkeren Stoß und wurde geteilt |
[Doppelschale] | Zwei parallele, sich berührende Wände wurden zu einer entdoppelt |
[Stützen] | Infos zu weggelassenen, gewickelten oder gestapelten Stützen |
[Fassade] | Fassaden-Einsatzstücke auf die Fassadenlinie ausgerichtet |
[Hülle] | Außenwand-/Fassaden-Enden bis zum Nachbarband verlängert (Eck-Lücken geschlossen) |
[Schacht] | kleine Decken-Fragmente graviert oder weggelassen |
[Pappe sparen] | eine Pappstärke automatisch aus dünneren Lagen komponiert |
[Schrägecke] | Ecken abseits 90° mit Fase/Ritzlinie behandelt |
[Rundwand] | Infos zu gebogenen Wänden |
[3D-Druck] | Infos zum Hybrid-Modus (STL-Ebenen, Dünn-Warnung) |
[Modell-Lesung] | einzelne Elemente konnten nicht aus Archicad gelesen werden |
Die Rundungs-Tabelle
Die Tabelle „Rundungs-Tabelle (Wand → Pappstärke)“ listet jedes geschnittene Bauteil mit sechs Spalten:
| Spalte | Bedeutung |
|---|---|
| Bauteil | Label, z. B. -1UG-AW-03 (Geschoss-Kürzel + Kategorie + Nummer) |
| Wand [cm] | reale Dicke im Archicad-Modell |
| skaliert [mm] | Dicke, heruntergerechnet auf deinen Maßstab |
| Pappe [mm] | tatsächlich verwendete Pappstärke (bei Stapeln als Komposition, z. B. 2,0+1,0+0,5) |
| Delta [mm] | Differenz Pappe − skaliert (Rundungsfehler) |
| Stoß-Versatz [mm] | wie stark der Stoß mit dem Nachbarn korrigiert werden musste |
Beispielzeilen aus einem echten Export (Maßstab 1:200):
| Bauteil | Wand [cm] | skaliert [mm] | Pappe [mm] | Delta [mm] |
|---|---|---|---|---|
| -1UG-AW-01 | 40,0 | 2,0 | 2,0 | +0,0 |
| -1UG-AW-03 | 70,0 | 3,5 | 2,0+1,0+0,5 | +0,0 |
| -1UG-TW-02 | 17,5 | 0,9 | 1,0 | +0,1 |
| -1UG-ST-01 | 100,0 | 5,0 | 2,0+2,0+1,0 | +0,0 |
Die Stoß-Versatz-Warnung
Übersteigt der Stoß-Versatz eines Bauteils 50 % seiner eigenen Länge, markiert ihn die Tabelle mit !! und ArchiCut listet ihn zusätzlich in einer roten ACHTUNG [Stoß-Versatz]-Karte, z. B. „-1UG-AW-05 (6,5 mm)“. Im Grundriss erscheint an genau dieser Stelle ein roter Kreis mit 45°-Schraffur hinter dem betroffenen Wandband — du siehst die Problemstelle also sowohl in der Tabelle als auch direkt im Plan.
Ursache meist: eine angrenzende Wand wurde auf eine Pappstärke weit unter ihrer realen Dicke gerundet (zu dünne Pappe angehakt), wodurch sich die Stoßkorrektur ungewöhnlich stark auswirkt. Abhilfe: größere Pappstärken — vor allem für Außenwände — im Dialog anhaken.
Kontrollmaß
Im Hybrid-Modus (Export-Arten) nennt der Bericht zusätzlich ein Kontrollmaß: die reale Gebäudeausdehnung in Papier-mm bei deinem gewählten Maßstab. Damit kannst du nach dem STL-Export in Sekunden prüfen, ob der Slicer korrekt skaliert hat.
Tipp
Lies die roten Karten zuerst — sie sind das, was ArchiCut nicht automatisch für dich lösen konnte. Alles Gelbe ist reine Information zu automatischen Entscheidungen, die du in der Regel einfach so hinnehmen kannst.
