Vom BIM-Modell zum lasergeschnittenen Pappmodell in 5 Minuten.
Der ArchiCut Exporter liest dein IFC-Modell und erzeugt schnittfertige PDF-, DXF- und SVG-Dateien für den Lasercutter, dazu eine Bauanleitung. Wände, Decken, Stützen, alles auf Pappstärke passend zugeschnitten. Kein Abwickeln von Hand, kein Nachmessen mit dem Lineal, kein Upload: gerechnet wird in deinem Browser.
Drei Gründe für ArchiCut
Zeit sparen statt Wände von Hand abwickeln.
Kein manuelles Auseinanderfalten von Wänden in Illustrator oder Rhino mehr. Der Exporter liest die Geometrie direkt aus deinem IFC-Modell, inklusive Öffnungen, Fensterrahmen und Wandanschlüssen.
Passgenau bauen statt nach Gefühl kleben.
Wände stehen auf der Pappdecke, die Decke hat Aussparungen für durchlaufende Wände. Optionale Steckverbindungen halten die Teile von selbst gerade, das Spiel stellst du passend zu deinem Laser ein. Kein Verrutschen beim Trocknen des Klebers.
Modell bauen statt Wände sortieren.
Zu jedem Export gehört eine Anleitung: Grundriss je Geschoss, Bauteil-Nummern, Bauablauf und Hinweise zu allem, was beim Bauen auffällt. Jedes Teil hat seinen Platz im Plan. Du baust direkt los, statt Teile zu suchen und zu sortieren.
So funktioniert's
Drei Schritte vom Modell zum Bogen.
IFC exportieren und laden.
Exportiere dein Modell aus Archicad, Revit, Vectorworks oder einer anderen CAD-Software als IFC und ziehe die Datei auf die Exporter-Seite. Sie wird sofort geprüft.
Einstellen und Vorschau prüfen.
Werkstatt, Maßstab und Pappstärken wählen, Geschosse ankreuzen (z. B. EG + 1. OG). Die Vorschau zeigt das Modell in 3D und jeden Bogen, bevor du etwas lädst.
Dateien laden und lasern.
Anleitung, PDF, DXF und SVG einzeln herunterladen, in dem Format, das deine Werkstatt braucht. Direkt in der Lasersoftware öffnen und schneiden.
Das kommt heraus
Beispiel aus einem Demo-Modell: Bögen für drei Pappstärken und die Bauanleitung dazu. Klicke auf eine Seite für die Ansicht.

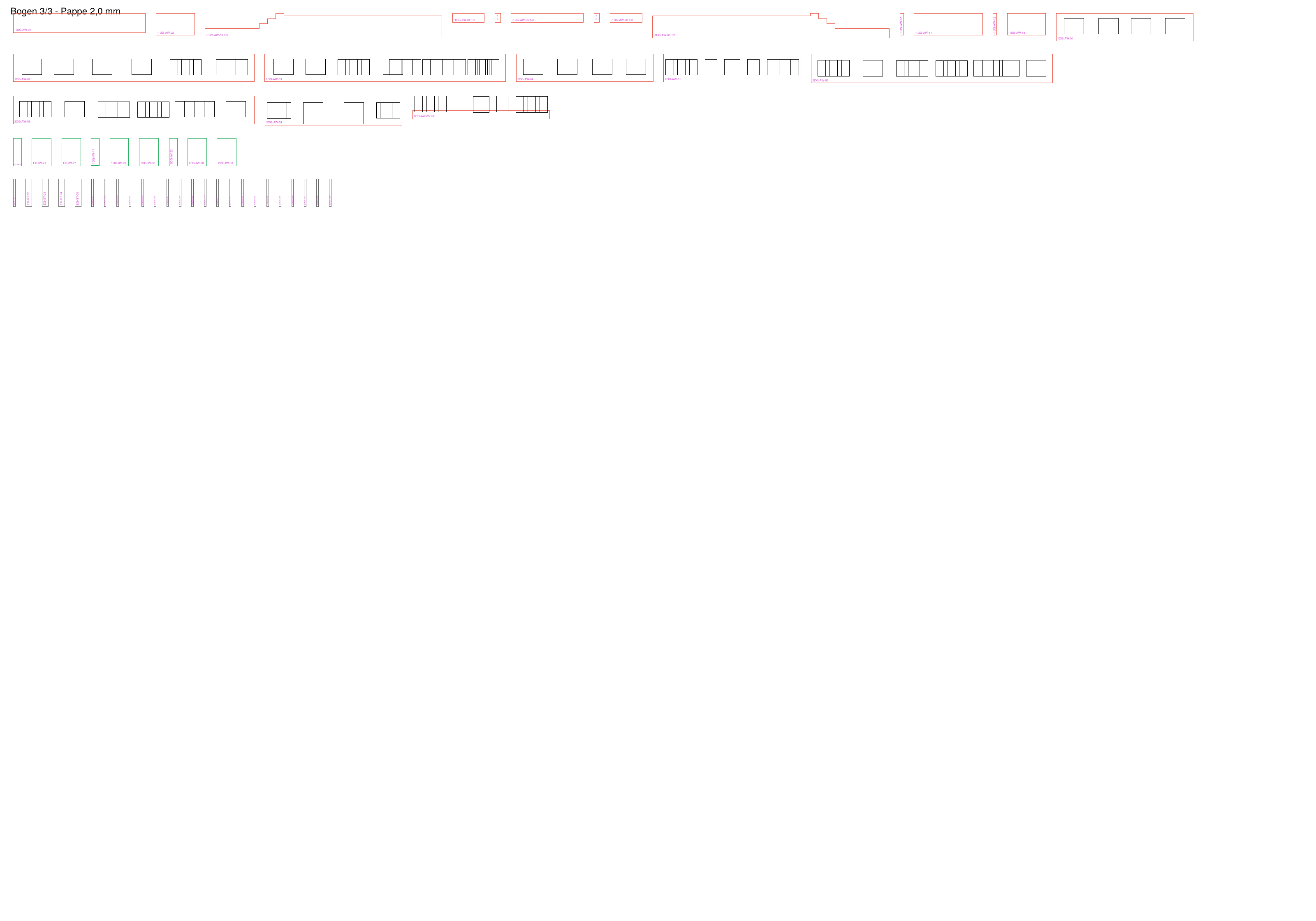

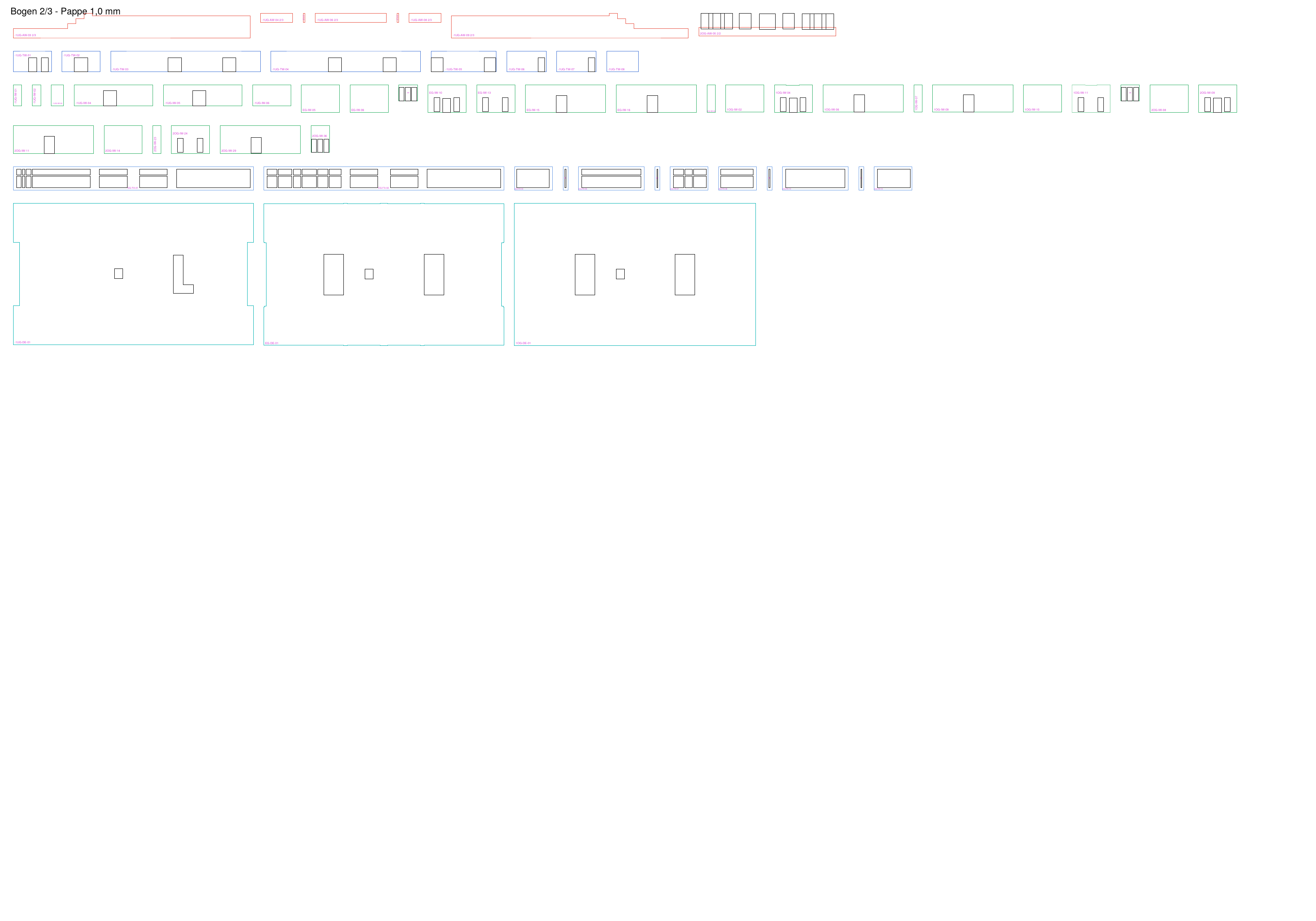

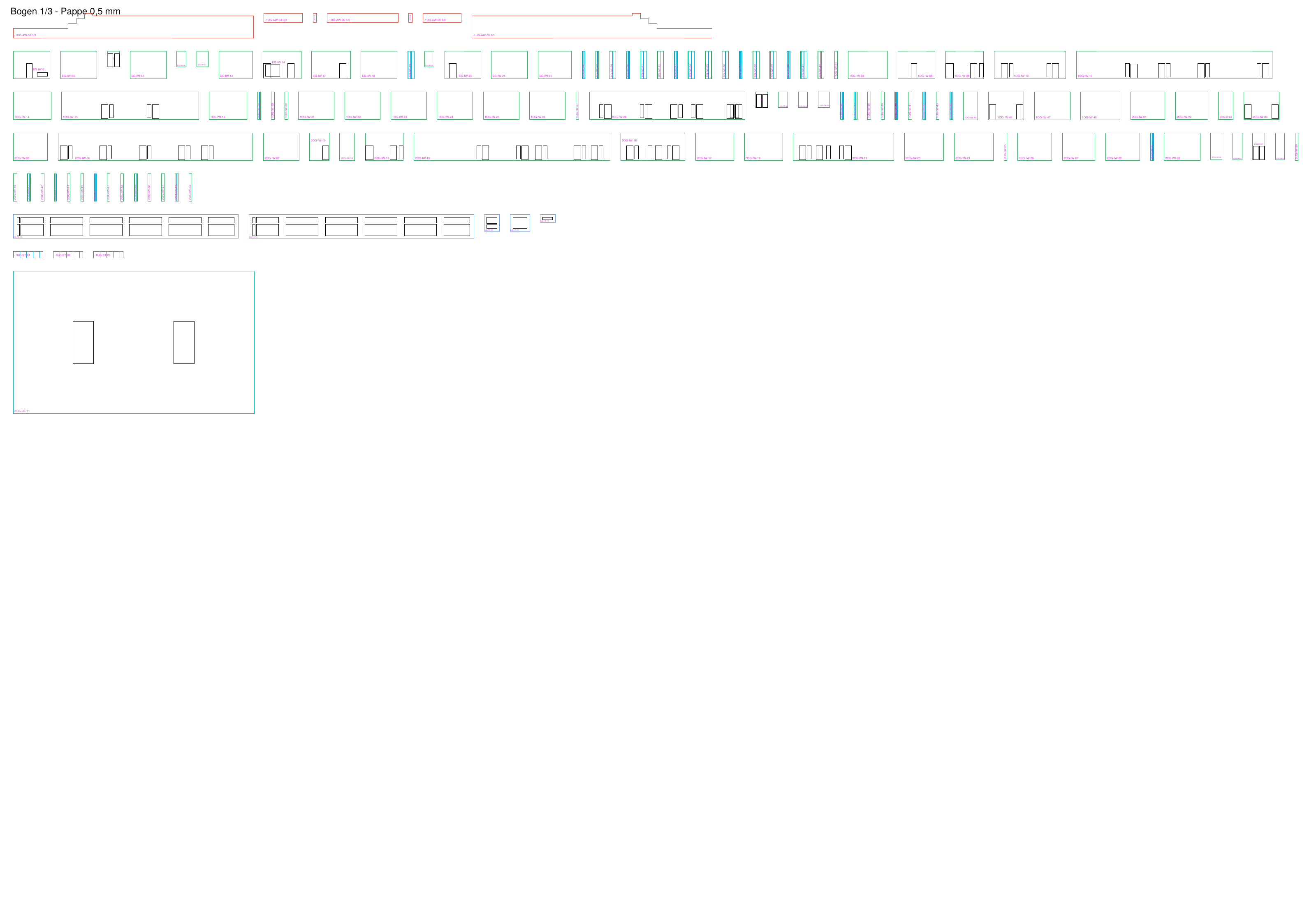

3 Bögen · Pappe 0,5–2,0 mm

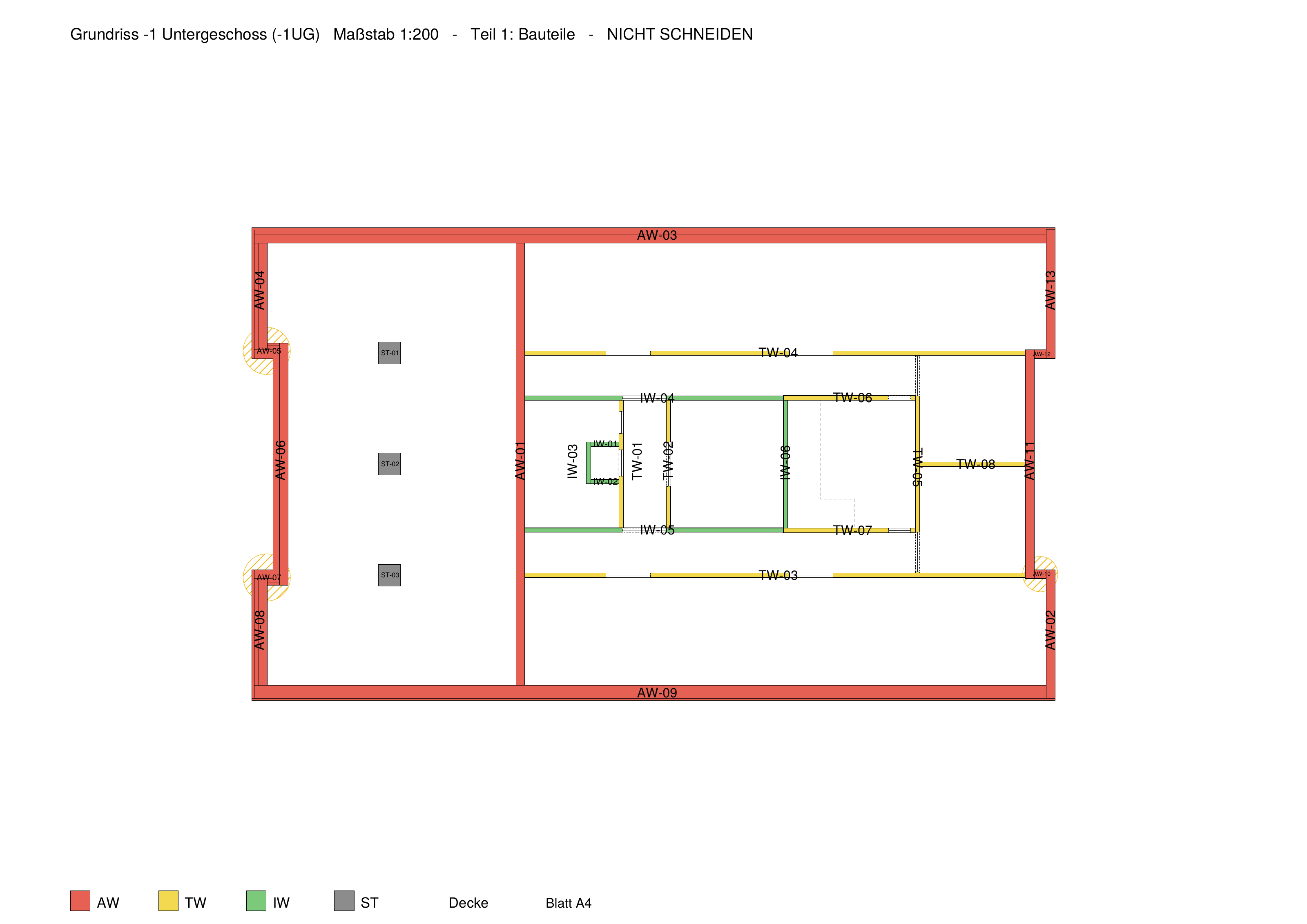

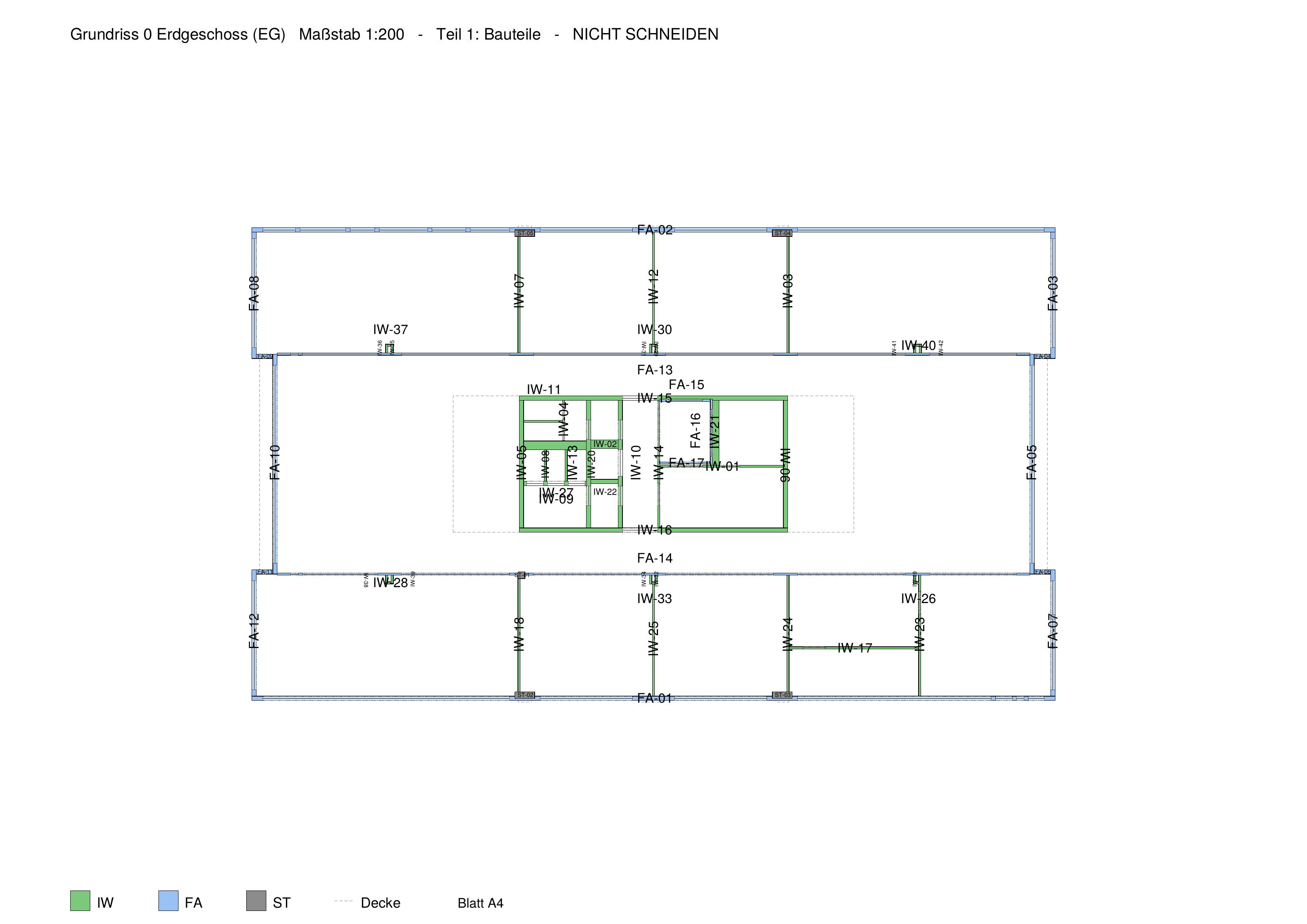

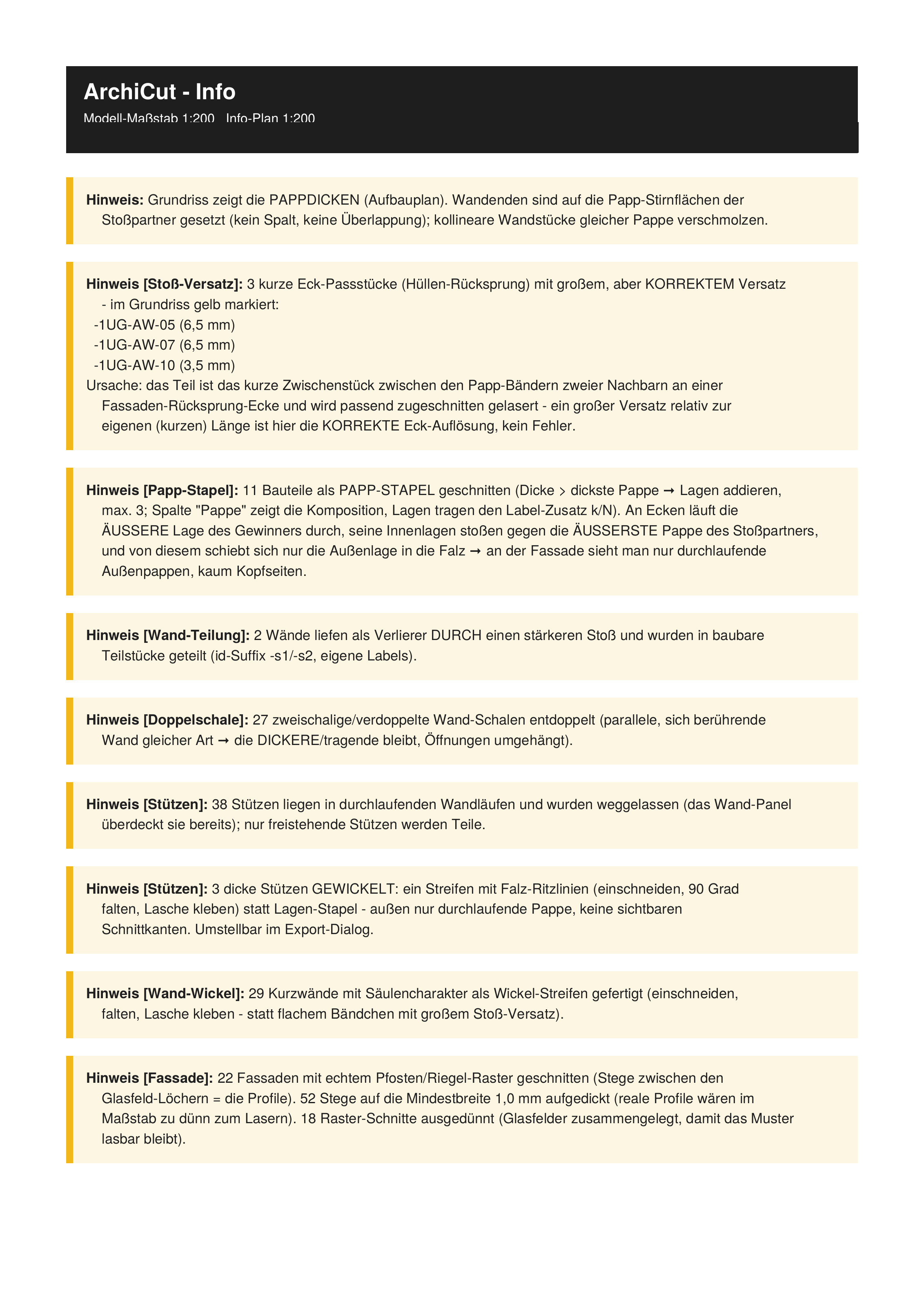

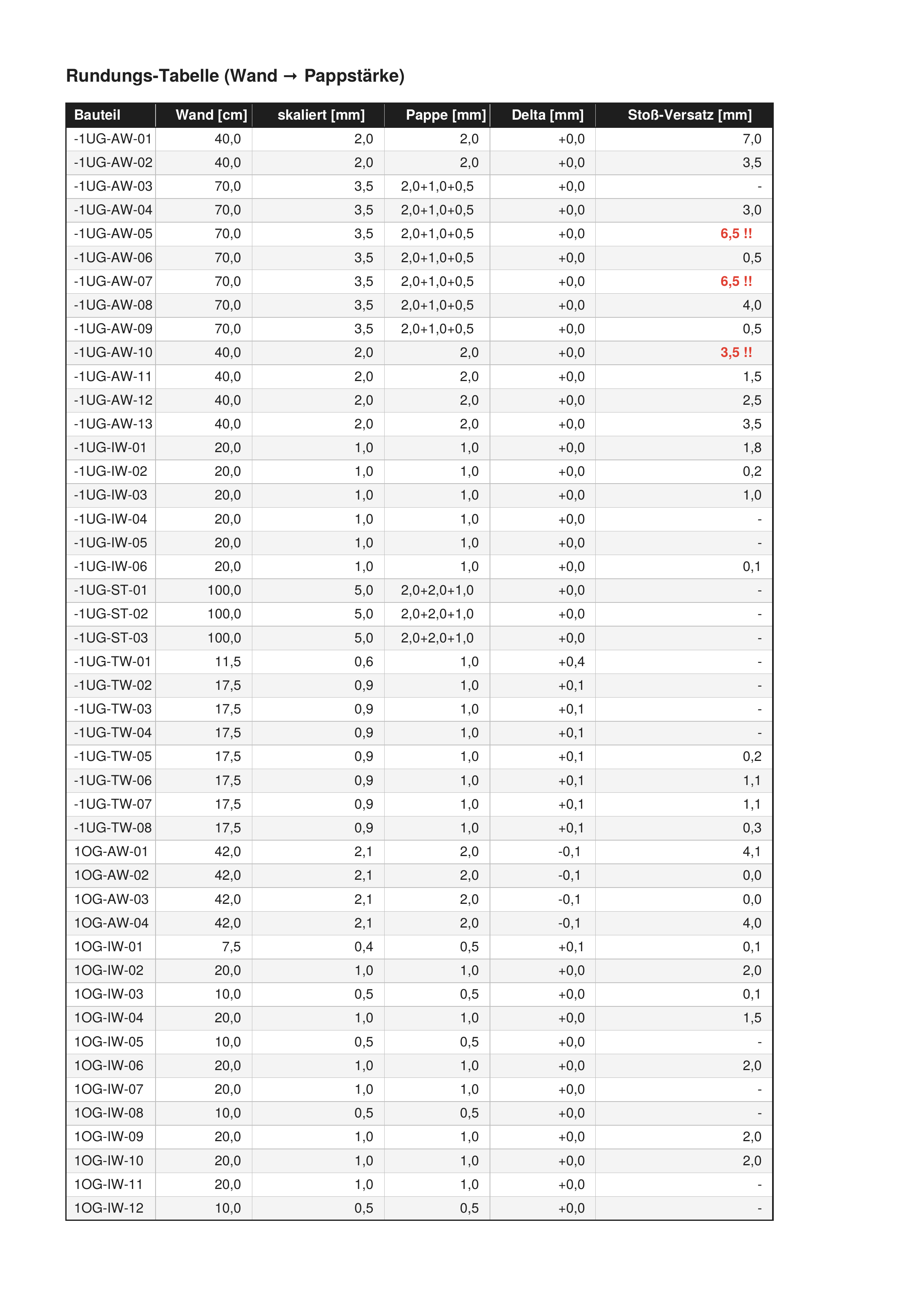

Anleitung · Grundrisse, Maße, Prüfbericht
Was kostet ArchiCut?
Solange die Beta läuft, ist alles kostenlos: Vorschau, Anleitung und alle Schnittdateien.
Kurz gefragt
Muss ich etwas installieren oder hochladen?
Nein. Der Exporter läuft im Browser. Deine IFC-Datei wird auf deinem Rechner berechnet und nie auf einen Server geladen.
Welche CAD-Programme funktionieren?
Alle, die IFC exportieren: Archicad, Revit, Vectorworks und weitere. Wände, Decken und Stützen müssen als normale Bauteile im Export stehen, nicht als Flächennetz. Wie du die Datei dafür exportierst, steht in der Doku.
Brauche ich ein bestimmtes Laserformat?
Nein — die Bogengröße stellst du in der Vorschau frei ein, oder du wählst die Vorlage deiner Werkstatt. Auch mit einem kleineren privaten Laser kein Problem; sonst schneiden viele Hochschul-Werkstätten, Copyshops und Fablabs gegen Gebühr für dich.
Bereit für dein nächstes Modell?
IFC-Datei auswählen, prüfen, Dateien laden. Ohne Installation.
Zum Exporter
