ArchiCut ist ein Plugin für Archicad 29, das aus deinem Gebäudemodell fertige Laserschneide-Dateien für ein Pappmodell macht — inklusive einem bebilderten Grundriss-Plan, der als Bauanleitung dient.

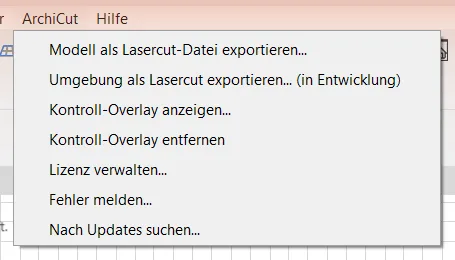

SCREENSHOT-PLATZHALTER — ArchiCut-Menü in Archicad mit den Einträgen „Modell als Lasercut-Datei exportieren…“, „Lizenz verwalten…“, „Fehler melden…“, „Nach Updates suchen…“

Für wen ist das gedacht?

Für alle, die aus einem Archicad-Modell ein physisches Modell bauen wollen — Architekturstudenten fürs Studienprojekt, Architekturbüros fürs Präsentationsmodell. Du brauchst keine Lasercutter-Erfahrung und musst keine Geometrie von Hand aufbereiten: ArchiCut liest dein bestehendes Modell, rechnet Wände, Decken und Stützen in Papp-Bauteile um und exportiert sie schnittfertig.

Der Arbeitsablauf in 5 Schritten

1. Modell in Archicad fertig haben. Wände, Decken, Stützen — so wie du sie sowieso für Plan und Schnitt brauchst. Kategorien (Außenwand/Trennwand/Innenwand) erkennt ArchiCut automatisch aus deinem Modell.

2. Export-Dialog öffnen und einstellen. Menü ArchiCut → Modell als Lasercut-Datei exportieren…. Maßstab wählen, Pappstärken anhaken, Geschosse auswählen — fertig sind es meist vier, fünf Klicks (Details: Maßstab, Pappstärken, Geschosse).

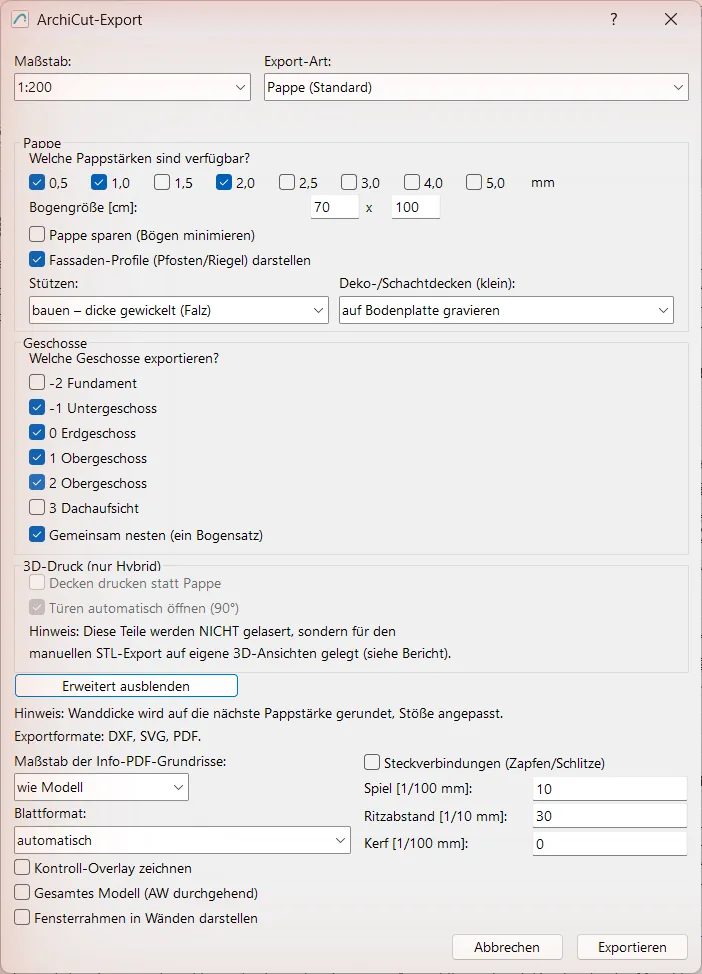

SCREENSHOT-PLATZHALTER — Export-Dialog mit Kopfzeile Maßstab/Export-Art, Gruppen Pappe/Geschosse/3D-Druck

3. Bögen lasern. ArchiCut exportiert eine Schnittdatei (DXF, SVG oder PDF) mit allen Bauteilen, sauber auf Papp-Bögen verteilt (Standard 70×100 cm, einstellbar). Diese Datei geht direkt in die Lasercutter-Software.

4. Grundriss-Plan als Bauanleitung nutzen. Zusammen mit der Schnittdatei entsteht ein zweites PDF, der Info-Plan: ein Grundriss im Maßstab, der zeigt, was wohin gehört, mit Maßketten, Stoß-Markern und Winkellehren. Er zeigt exakt das, was auf den Bögen liegt — kein separates Interpretieren nötig (Grundriss-Plan lesen).

5. Kleben. Wandenden sind bereits an den Stoßpartnern angepasst (kein Spalt, keine Überlappung), Ecken sind bei Bedarf mit Winkellehren versehen, Rundwände tragen Biegeritzungen. Du baust Geschoss für Geschoss auf dem Info-Plan als Unterlage.

Systemvoraussetzungen

  • Archicad 29 unter Windows (Bildungs-/Studentenversionen funktionieren genauso).
  • Ein ArchiCut-Lizenzschlüssel aus der Kauf-E-Mail.
  • Einmalig Internetverbindung zur Aktivierung — danach läuft ArchiCut 30 Tage offline weiter.
  • Ein Lasercutter (eigener oder über einen FabLab/Copyshop-Dienstleister) für Pappe bis ca. 5 mm Stärke.

Was ArchiCut NICHT macht

ArchiCut ersetzt keinen Statiker und keine bauliche Detailplanung — es ist ein Werkzeug für Präsentations- und Studienmodelle. Es liest dein Modell so, wie es in Archicad steht; unsaubere Modellgeometrie (offene Wandenden, fehlende Verschneidungen) überträgt sich in unsaubere Papp-Teile. Ein sauberes Archicad-Modell ist die beste Voraussetzung für ein sauberes Papp-Modell.

Weiterlesen

Am besten direkt weiter mit Erste Schritte (Installation + erster Export) oder zurück zur Doku-Übersicht.
