Stützen-Modi: Wie sollen dicke Stützen gebaut werden?

Freistehende Stützen (Säulen, Pfeiler) bekommen bei ArchiCut ein eigenes Papp-Bauteil — wie, entscheidest du im Dialog.

So nutzt du es

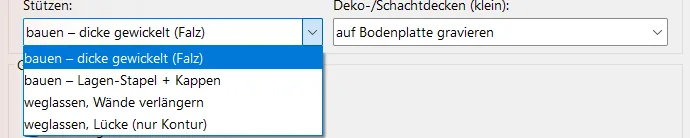

In der Gruppe „Pappe“: Popup „Stützen:“ mit vier Optionen:

• bauen – dicke gewickelt (Falz) (Standard)
• bauen – Lagen-Stapel + Kappen
• weglassen, Wände verlängern
• weglassen, Lücke (nur Kontur)

Das Prinzip dahinter

Stützen liegen oft in durchlaufenden Wandläufen — dort deckt das Wandband die Stütze bereits ab, ArchiCut lässt sie in diesem Fall automatisch weg (kein Dialog-Setting nötig, das passiert immer). Die vier Modi betreffen nur freistehende Stützen:

„bauen – dicke gewickelt (Falz)“ (Standard): Braucht die Stütze wegen ihrer Dicke einen Papp-Stapel (z. B. eine 100 cm dicke Stütze, die 5,0 mm Pappe braucht und aus 2,0+2,0+1,0 mm komponiert wird), baut ArchiCut daraus keinen sichtbaren Lagen-Stapel, sondern einen einzigen Streifen aus dünner, biegsamer Pappe: vier Seiten-Panels mit Falz-Ritzlinien dazwischen plus einer Klebelasche. Du schneidest den Streifen aus, ritzt an den markierten Linien ein, faltest 90° und klebst zum stehenden Kasten — wie bei den hohlen Wänden. Außen siehst du nur durchlaufende Pappe, keine Schnittkanten.

„bauen – Lagen-Stapel + Kappen“: Die klassische Variante — die Stütze wird als echter Lagen-Stapel geschnitten (jede Lage ihre eigene Pappe), zusätzlich erzeugt ArchiCut zwei dünne Kopf-Kappen (Label-Zusatz „…KAPPE“), die du auf die Schmalseiten klebst und damit die sichtbaren Lagen-Schnittkanten verdeckst.

„weglassen, Wände verlängern“: Keine Stütze als Bauteil — die angrenzenden Wände werden bis zur Stützenmitte verlängert. Sinnvoll, wenn die Stütze im fertigen Papp-Modell ohnehin nicht sichtbar wäre.

„weglassen, Lücke (nur Kontur)“: Keine Stütze, keine verlängerten Wände — nur eine Konturlinie im Grundriss-Plan als Platzhalter, z. B. wenn du die Stütze später separat (etwa aus Holz) einsetzen willst.

Tipp

Für die meisten Modelle ist der Standard „dicke gewickelt (Falz)“ die schnellste und sauberste Wahl — ein Streifen falten geht schneller als mehrere Lagen exakt übereinanderzukleben und Kappen anzupassen.
